    多功能涂層機
    主要技術參數:

    1、公稱幅寬:門幅寬度:180-420cm
    2、機械速度:5-65m/min(50HZ)
    3、熱源:導熱油、燃氣、蒸汽
    4、傳動方式:水平軌道鏈條傳動
    5、整機功率:≈48KW

    興華自2003年起研發涂層機,根據客戶工藝要求不斷更新技術及完善服務。
    現推出新一代多功能型涂層機,不僅能滿足客戶對工藝的多種需求,還大大
    的降低能耗,為客戶創造更多經濟效益。
          多功能涂層機可用于面料的均勻色涂膜,特殊手感,透氣透濕等功能性。
    包括彩色PVC、環氧樹脂等工業布的涂層。該多功能涂層機整機自動控制,
    溫度均勻、涂層機厚度可控、安全停車裝置,全數字化顯示,操作簡便,大
    大降低了對操作工人的要求。

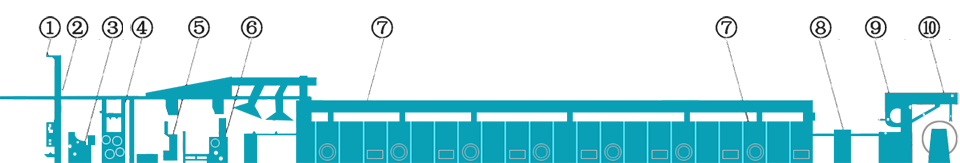

    工藝流程及選配件






    1、平幅進布→2、自動對中→3、兩輥或三輥軋車(選)→4、四輥燙平(選)→5、輥涂(選)→6、高精度涂層頭→7、熱風儲能烘箱→8、風冷裝置(選)→9、三輥冷卻→10、大卷裝或落布(選)

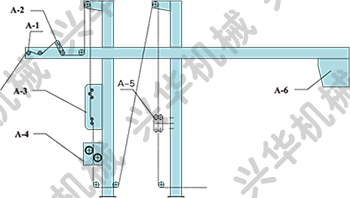

    進布機架






    形式一



    A-1 機架 A-2 進布、緊布
    A-3 光電對中裝置 A-4 清毛裝置
    A-5 吸邊機 A-6 機頭操作柜



    形式二



    A-1 機架 A-2 進布、緊布
    A-3 光電對中裝置 A-4 同步跟蹤調節
    A-5 MH563三輥軋車 A-6 吸邊機
    A-7 機頭操作柜



    形式三



    A-1 機架 A-2 進布、緊布
    A-3 光電對中裝置 A-4 二熱二冷
    A-5 同步跟蹤調節 A-6 機頭操作柜


    涂層頭(涂臺)




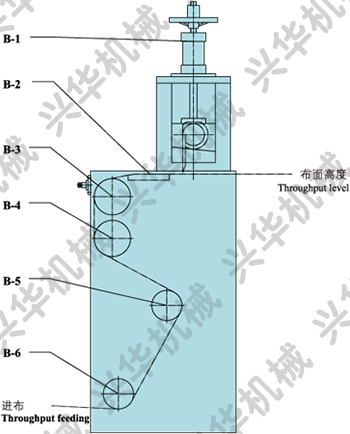

    配置形式一



    B-1 氣動可調節抬刀裝置 B-2 臺板
    B-3 導布輥 B-4 鋁開幅輥
    B-5 導布輥 B-6 導布輥


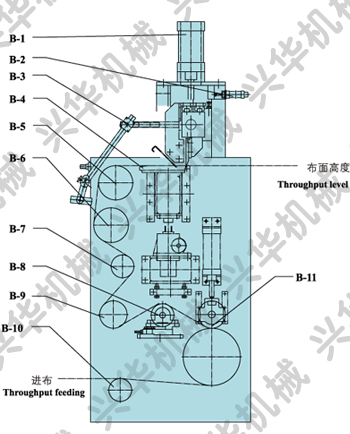

    配置形式二



    B-1 氣動可調節抬刀裝置 B-2 抬刀限位
    B-3 自動擋漿裝置 B-4 臺板(帶高度調節)
    B-5 導布輥 B-6 鋁開幅輥
    B-7 導布輥 B-8 恒張力檢測裝置
    B-9 導布輥 B-10 導布輥
    B-11 恒張力送布裝置

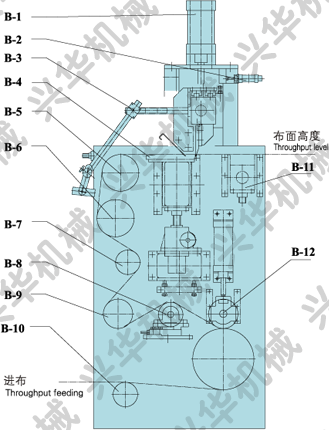

    配置形式三






    B-1 氣動抬刀帶微調裝置 B-2 抬刀限位 B-3 自動擋漿裝置
    B-4 臺板(帶高度調節) B-5 導布輥 B-6 鋁開幅輥
    B-7 導布輥 B-8 恒張力檢測裝置 B-9 導布輥
    B-10 導布輥 B-11 背刀(帶高度調節) B-12 恒張力送布裝置

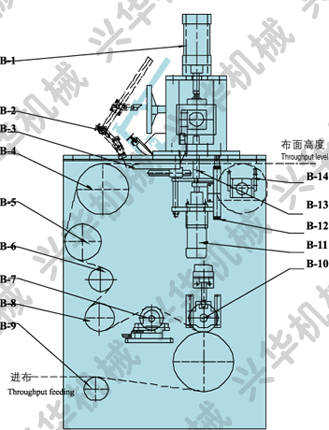

    配置形式四






    B-1 氣動抬刀 B-2 自動擋漿裝置 B-3 臺板(帶高度調節)
    B-4 導布輥 B-5 鋁開幅輥 B-6 導布輥
    B-7 恒張力檢測裝置 B-8 導布輥 B-9 導布輥
    B-10 恒張力送布裝置 B-11 微調裝置動力 B-12 數碼顯示傳感器
    B-13 微調螺桿 B-14 背刀

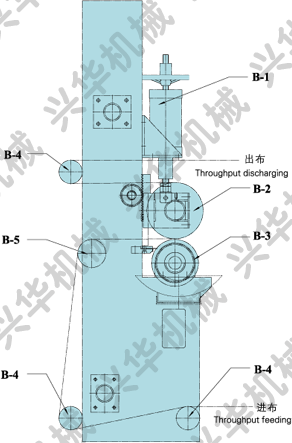

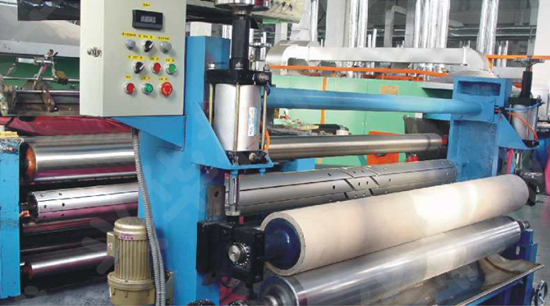

    配置形式五




    B-1 升降調節汽缸 B-2 橡膠壓輥 B-3 涂膠印花輥
    B-4 導布輥 B-5 鋁合金開幅輥







    進布機頭箱





    C-1 機頭箱
    C-2 導布輥
    C-3 布邊追蹤控制器
    C-4 壓針(氣壓)
    C-5 布邊追蹤裝置


    熱風循環干燥室



      D-1 熱風循環系統
      D-2 保溫板
      D-3 機架
      D-4 走線槽
      D-5 循環風量調節
      D-6 排氣風量調節
      D-7 排氣風管
      D-8 噴風管
      D-9 導軌
      D-10 換熱器

      軌道幅寬調整




    性能特點


    每段軌道之銜接處采用活動式鏈接,可由調幅減速機帶動絲桿傳動,在調幅螺母帶動下,使軌道幅寬達到所需的幅面寬度。各段幅寬可以聯調,也可以單調,并在機頭操作柜上顯示幅寬數字。

    每檔調幅設有安全裝置,以免超范圍調整。






      出布機架




    形式一



    G-1 出布機箱 G-2 齒輪箱
    B-3 出布導布輥 B-4 同步控制裝置
    B-5 冷卻輥(三輥或兩輥) B-6 大卷裝
    G-7 收卷A字架


    形式二



    G-1 出布機箱 G-2 齒輪箱
    B-3 出布導布輥 G-4 同步控制裝置
    G-5 冷卻輥(三輥或兩輥) G-6 大卷裝
    G-7 收卷A字架 G-8 出布輥
    G-9 擺布

    出布機架

      涂層機規格參數


    涂層機規格參數





    烘箱室數 主機功率(KV) 熱交換器 熱風循環馬達 烘箱長度 機器總長
    18.5 4 8 SETS 3.0~4.0KW×4 SETS 18015 31500
    18.5 5 10 SETS 3.0~4.0KW×10 SETS 22015 35500

    注:1、B為公稱幅寬。(180cm、200cm、220cm、240cm、260cm、280cm、300cm、320cm、340cm、360cm、380cm、400cm、420cm)

           2、以上參數根據客戶實際情況,本公司保留修改的權利。


    涂層機應用組合示范



    附屬零件

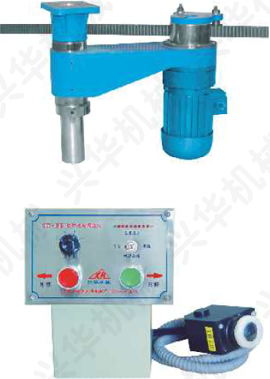

    布邊跟蹤裝置
    溫度控制調節閥


    采用交流電機及齒條傳動結構,紅外線及變頻控制,在高速下也能準確跟蹤布邊。


    每區烘箱都有一組熱煤油比例式溫度控制調節閥,可以隨時設定適當的工作溫度,控制精度高。




    導軌自動定時加油裝置
    簡易加油裝置

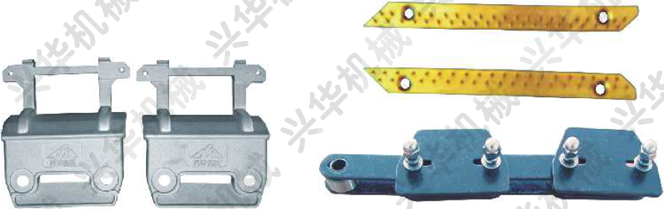

    易損零件


    針板座、鏈條、針板
